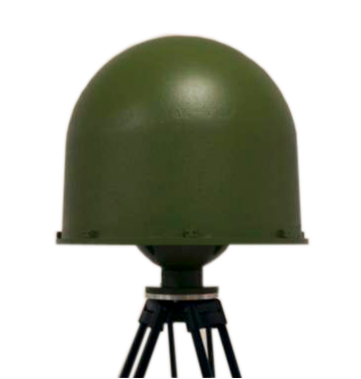

FD4雷達是一種微型多用途監視雷達系統，采用FMCW體制，具有體積小、重量輕、可靠性高、價格便宜以及距離盲區小、無速度盲點、高距離分辨力、良好的抗干擾性能等優點。該雷達設計有以太網接口、串接口，可與光電系統及上位機通信。

應用領域：

1.周界監控
2.機場安全區域保護
3.監獄安防
4.輸油管道和油田保護
5.與現有的安防視頻系統融合使用

主要特點：

1.輕重量、緊湊型雷達
2.無機械運動部件,電控掃描
3.偵測移動車輛和人員
4.低發射功率
5.全天候24 小時工作
6.地波抑制強，低虛警率
7.全區域?qū)崟r連續監控



                                                                                     核心參數

型號	FD4-80CJ60	FD4-120CJ30	FD4-300CJ90	FD4-400CJ30	FD4-800CJ90	FD4-1000CJ10
工作模式	FMCW	FMCW	FMCW	FMCW	FMCW	FMCW
探測距離	行人：80m      車輛：120m	行人：80m      車輛：120m	行人：300m    車輛：500m	行人：400m     車輛：600m	行人：800m    車輛：1500m	行人：1000m    車輛：1200m
工作頻率	K Band     24.0-24.3GHz	K Band     24.0-24.3GHz	X Band   9.5-9.7GHz	X Band    9.5-9.7GHz	X Band     9.5-9.7GHz	X Band      9.5-9.7GHz
天線覆蓋范圍	60°	30°	90°、180°、270°、360°	30°	90°、180°、270°、360°	10°
監控角度	水平：60°      垂直：20°	水平：30°   垂直：20°	水平：90°      垂直：20°	水平：30°       垂直：20°	水平：90°    垂直： 8°	水平：10°    垂直：20°
角度精度	±3°	±3°	±2°	±1.5°	±2°	±0.5°
速度精度	0.25m/s	0.25m/s	0.125m/s	0.25m/s	0.125m/s	0.125m/s
數據更新率	0.5s	0.5s	0.5s	0.5s	0.5s	0.5s
重量	約2 kg	約2 kg	約2 kg	約2 kg	約3 kg	約3 kg
尺寸	寬 220mm            高 160mm       厚  50mm	寬 220mm   高 160mm   厚  50mm	寬 220mm 高 160mm 厚  50mm	寬 220mm  高 160mm  厚  50mm	寬 320mm  高 250mm  厚  60mm	寬 320mm    高 250mm  厚  60mm
電源	10-30VDC	10-30VDC	10-30VDC	10-30VDC	10-30VDC	10-30VDC
通訊接口	10/100 Ethernet 以太網	10/100 Ethernet 以太網	10/100 Ethernet 以太網	10/100 Ethernet 以太網	10/100 Etherne 以太網	10/100 Ethernet 以太網
